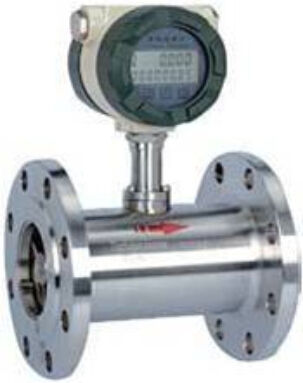

قطر من 4 إلى 200 ملم عداد تدفق التوربين لقياس المياه بدقة

قطر اسمي ((ملم))

طريقة الاتصال

4,6,10,15,20,25,32،40 (اتصال مسار العمل)

15,20,25,32،40 (اتصالات مسار العمل والشريط)

50,65,80,100,125,150،200 (اتصال الفلنج)

فئة الدقة

الدقة العادية ± 1٪ R، ± 0.5٪ R،

أعلى دقة ± 0.2% R

معدل نطاق القياس

1:10,1:15,1:20

مواد الأدوات

304 الفولاذ المقاوم للصدأ؛ 316L الفولاذ المقاوم للصدأ؛ الخ

درجة الحرارة المتوسطة ((°C)

-20 ️ +120 درجة مئوية

ظروف البيئة

درجة الحرارة: -10°C+55°C

الرطوبة النسبية: 5%~90%

ضغط الغلاف الجوي: 86 ≈ 106 كيلوبايت

مخرج الإشارة

جهاز استشعار: إشارة تردد النبض

مستوى منخفض≤0.8V

مستوى مرتفع ≥ 8 فولت.

جهاز الإرسال: إشارة الحالية

4×20mA DC

سلكان

قوة الإمداد

أجهزة الاستشعار: +12V DC، +24V DC (اختياري)

المحول: + 24 فولت DC

عداد نوع عرض المشهد: خلية الليثيوم 3.2 فولت

خط نقل الإشارة

STVPV 3 × 0.3 (ثلاثة أسلاك) ، 2 × 0.3 ((سلكان)

مسافة الإرسال

≤ 1000 متر

واجهة خط الإشارة

خيط داخلي M20 × 1.5

فئة مقاومة للانفجار

المادة 6

فئة الحماية

IP65

الاسمية

قطرها

(ملم)

Rمعدل التدفق (م)³(ح)

Eمعدل التدفق المتوسع

(m³(ح)

Rضغط التسامح العادي ((Mpa)

ضغط التسامح الخاص ((Mpa)

(اتصال الفلنجة)

DN4

0.04 ٠25

0.04 ٠4

6.3

12، 16 ، 25

DN6

0.1 ٠6

0.06 ٠6

6.3

12، 16 ، 25

DN10

0.2 ¥1.2

0.15 ¥1.5

6.3

12، 16 ، 25

DN15

0.6 ¢6

0.48

6.3، 2.5 ((فلانج)

4.0، 6.3، 12 ، 16 ، 25

DN20

0.8 ¢8

0.459

6.3، 2.5 ((فلانج)

4.0، 6.3، 12 ، 16 ، 25

DN25

1 ¢10

0.5 ¢10

6.3، 2.5 ((فلانج)

4.0، 6.3، 12 ، 16 ، 25

DN32

1.5 ¢15

0.8 ¢15

6.3، 2.5 ((فلانج)

4.0، 6.3، 12 ، 16 ، 25

DN40

2 ¢20

1 ¢20

6.3، 2.5 ((فلانج)

4.0، 6.3، 12 ، 16 ، 25

DN50

4 ¢40

2 ¢40

2.5

4.0، 6.3، 12 ، 16 ، 25

DN65

7 ¢ 70

4 ¢70

2.5

4.0، 6.3، 12 ، 16 ، 25

DN80

10 ¢ 100

5 ¢100

2.5

4.0، 6.3، 12 ، 16 ، 25

DN100

20 ¢200

10 ¢200

2.5

4.0، 6.3، 12 ، 16 ، 25

DN125

25×250

13 ¢ 250

1.6

2.5، 4.0، 6.3، 12 ، 16

DN150

30 ¢ 300

15 ¢300

1.6

2.5، 4.0، 6.3، 12 ، 16

DN200

80-800

40 ¢ 800

1.6

2.5، 4.0، 6.3، 12 ، 16
