مقياس تدفق كتلة الغاز الحراري لأنظمة التحكم في العمليات

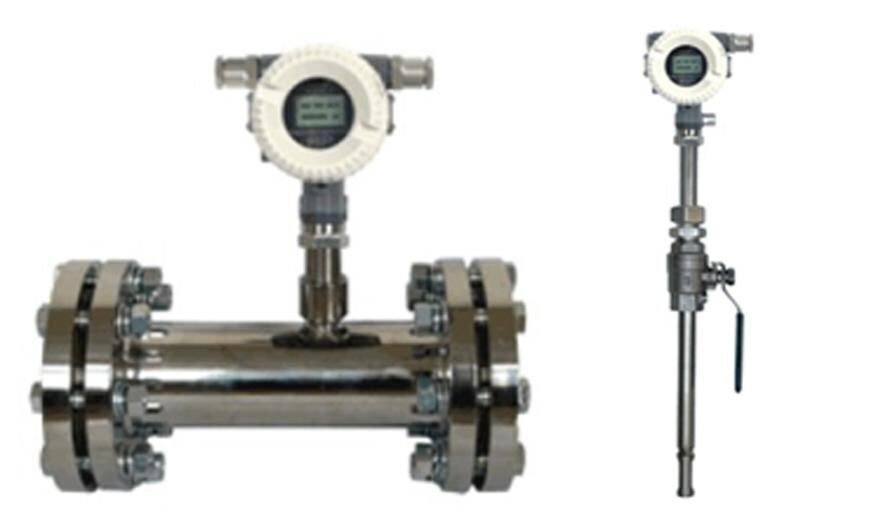

مقياس تدفق كتلة الغاز الحراري من سلسلة FLR

وصف

تم تصميم مقياس تدفق كتلة الغاز الحراري بناءً على مبدأ الانتشار الحراري ويستخدم طريقة فرق درجة الحرارة الثابتة لقياس الغازات بدقة. إنه يتميز بحجم صغير ورقمنة عالية وسهولة التركيب والقياس الدقيق.

يتكون قسم المستشعر من مستشعرين لدرجة الحرارة المقاومة للبلاتينيوم. أثناء التشغيل، يقوم أحد المستشعرات بقياس درجة الحرارة المتوسطة T1 بشكل مستمر؛ والآخر يتم تسخينه ذاتيًا إلى درجة حرارة T2 أعلى من درجة الحرارة المتوسطة ويستخدم للكشف عن سرعة تدفق السائل، والمعروفة باسم مستشعر السرعة.

فرق درجة الحرارة هو ΔT = T2 – T1، حيث T2 > T1. عندما يتدفق السائل، تصطدم جزيئات الغاز بالمستشعر وتحمل الحرارة بعيدًا عن T2، مما يؤدي إلى انخفاض درجة حرارته. للحفاظ على ثبات ΔT، يجب زيادة تيار الإمداد إلى T2. كلما كان تدفق الغاز أسرع، تم نقل المزيد من الحرارة. هناك علاقة وظيفية ثابتة بين معدل تدفق الغاز وزيادة الحرارة، وهي أساس مبدأ فرق درجة الحرارة الثابتة.

المزايا

• إنه مقياس تدفق الكتلة الحقيقي الذي لا يتطلب تعويض درجة الحرارة أو الضغط لقياس تدفق الغاز، مما يضمن التشغيل البسيط والدقيق. يمكن أن يوفر تدفق كتلة الغاز أو التدفق الحجمي القياسي.

• ويتميز بنسبة دوران واسعة ويمكنه قياس سرعات الغاز من 100 نيوتن متر/ثانية إلى 0.1 نيوتن متر/ثانية، مما يجعله مناسبًا للكشف عن تسرب الغاز.

• لديها مقاومة ممتازة للاهتزاز وعمر خدمة طويل. لا يحتوي المستشعر على أجزاء متحركة أو مكونات حساسة للضغط، مما يضمن عدم تأثر دقة القياس بالاهتزازات.

• إنه سهل التركيب والصيانة. في ظل الظروف الميدانية المناسبة، يمكن إجراء التثبيت والصيانة دون إيقاف الإنتاج (يتطلب تخصيصًا خاصًا).

• إنها تعتمد تصميمًا رقميًا بالكامل، مما يوفر قياسًا دقيقًا وسهولة الصيانة.

• مع اتصال RS-485 أو HART، فإنه يدعم أتمتة المصنع وتكامل النظام.

المواصفات الفنية

نطاق التدفق
